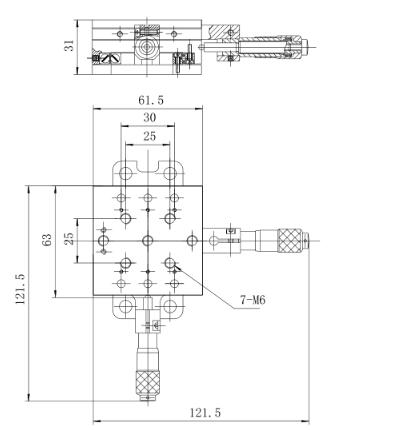

手动整体多轴位移台CH-TM0213
特点：
⊕结构紧凑设计，使用方便,小空间内实现两轴平移调整
⊕结构的整体性，更易通过加工来保证两轴运动的平行度和垂直度
⊕左右手成对设计，水平两轴的测微头安装在同一个水平面上，方便操作
⊕采用交叉滚柱导轨,运动舒适，平稳,精度高，保证每轴较小的直线度，偏摆，俯仰
⊕测微头驱动，弹簧复位
| 型号 | CH-TM0213 |
| 台面尺寸 | 61.5mm x 61.5mm |
| 调整轴数 | X，Y两轴 |
| 行程 | 13mm |
| 驱动方式 | 分厘卡驱动 |
| 驱动位置 | 中央驱动 |
| 导轨形式 | 交叉滚柱导轨 |
| 最小刻度 | 0.01 |
| 精度 | 5μm |
| 最小调整量 | 2μm |
| 直线度 | 3μm |
| 偏摆 | 25” |
| 俯仰 | 20” |
| 台面平行度 | 50μm |
| 运动平行度 | 25μm |
| 二维垂直度 | 25μm |
| 承载 | 10kg |
| 自重 | 0.4kg |
| 材料 | 硬铝 |
| 表面处理 | 阳极氧化发黑 |
，定量读数，消除空回，达到高的调整精度
