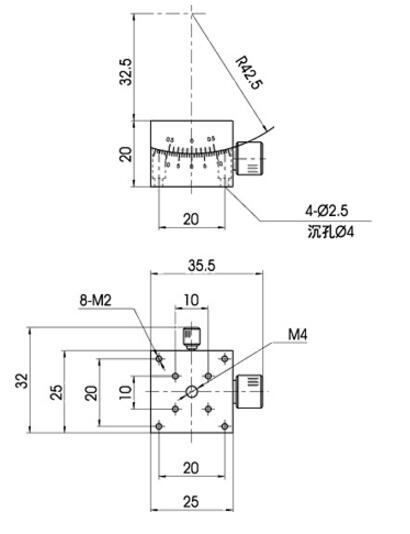

手动角位台CH-TGM15
点：
■产品提供小角度旋转调节
■采用精研可调燕尾导轨，精度高，承载大
■蜗轮副驱动，运动舒适，精密可靠
■台面运行平稳，偏摆和倾斜较小
■成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转调整
■手轮锁紧，安全可靠
■台面水平放置，具有标准连接孔，可以和其它系列产品组成多维调整架
| 型号 | CH-TSM15 |
| 台面尺寸 | 25mm×25mm |
| 角度范围 | ±15° |
| 回转中心高 | 32.5 mm |
| 回转中心偏差 | φ0.1 mm |
| 驱动方式 | 蜗轮蜗杆驱动 |
| 导轨形式 | 精研燕尾导轨 |
| 驱动位置 | 中央驱动 |
| 最小刻度 | 1° |
| 最小读数 | 12′ |
| 最小调整量 | (参考)30″ |
| 偏摆 | 200″ |
| 倾斜 | 200″ |
| 承载 | 2kg |
| 自重 | 0.21kg |
| 材料 | 铝合金 |
| 表面处理 | 阳极氧化 |
