QQ截图20170922093007.jpg 标准配备有步进电机和标准RS232接口，配合CH-SC系列运动控制器可实现自动控制

进口高品质滚珠螺杆驱动，重复定位精度好，寿命长螺杆采用三轴承安装结构，轴端锁紧结构防止螺杆松动，适合高速往复使用支撑型精密线性轴承导轨（整体与底板连接），运动舒适，承载较大，适合单轴中载或多轴组合使用步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小配有手轮，方便调试两端装有零位和限位开关，方便准确定位和保护产品底座有标准孔距的螺纹孔和通孔，方便安装固定

特别适合工业■可换装伺服电机，光栅尺做闭环控制，实现高速重载

产品型号		CH-TSA0550A	CH-TSA05100A	CH-TSA05150A	CH-TSA05200A	CH-TSA05300A	CH-TSA05400A	CH-TSA05500A
结构描述	行程	50 mm	100 mm	150 mm	200 mm	300 mm	400 mm	500 mm
	台面尺寸	150×100mm	150×100mm	150×100mm	150×100mm	150×100mm	150×100mm	160×130mm
	螺杆规格	滚珠螺杆（导程4 mm）					滚珠螺杆（导程5 mm）
	导轨	支撑型精密线性轴承导轨
	步进电机(1.8°)	42步进电机					57步进电机
	主体材料	铝合金
	表面处理	阳极氧化发黑
	台面承载	30kg
	重量	3.5kg	4kg	4.5kg	5.5kg	6kg	6.8kg	7.2kg
精度描述	分辨率	20μ（无细分） 1μ（20细分）					25μ（无细分） 1.25μ（20细分）
	最大速度	40mm/sec					50mm/sec
	重复定位精度	5μ
	绝对定位精度	10μ
	直线度	10µ		30µ				60µ
	运动平行度	20µ		30µ				30µ
	俯仰	80″		80″			80″
	偏摆	60″		60″			60″
	回程间隙	2µ
	丢步	3µ			5µ
附件描述	可加装失电制动功能 (Z)
	可加装光栅尺(G)
	可换装伺服电机(D)
	可加装防尘罩(F)

应用如激光焊接

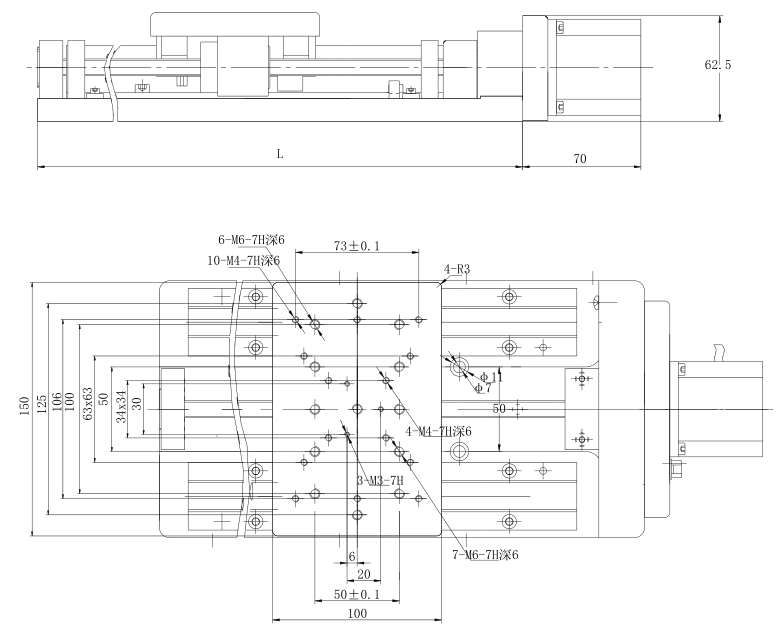

型号	CH-TSA0550A	CH-TSA05100A	CH-TSA05150A	CH-TSA05200A	CH-TSA05300A	CH-TSA05400A	CH-TSA05500A
L	252mm	302mm	352mm	402mm	502mm	609mm	709mm
