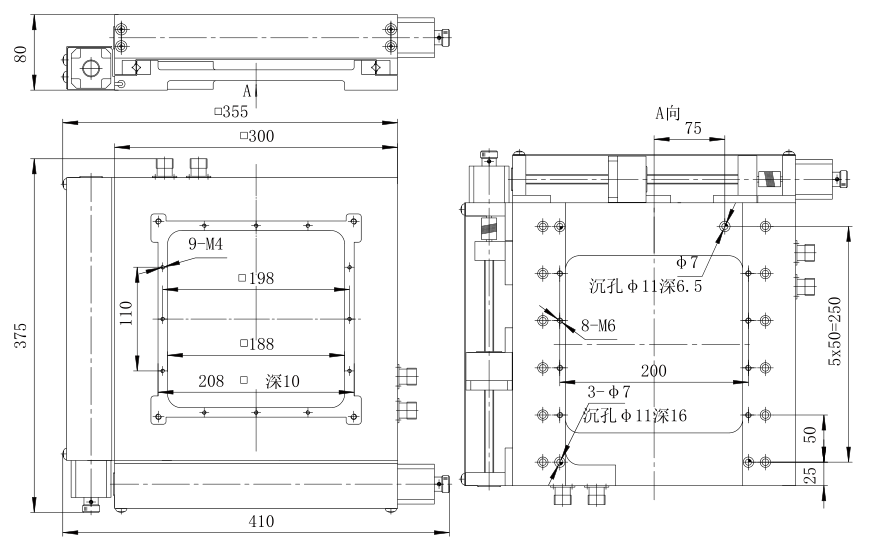

电控两维整体平移台CH-ZWA04100
标准配备有步进电机和标准RS232接口，配合CH-SC系列运动控制器可实现自动控制
·双轴整体式设计，结构紧凑，并且两轴正交精度高·进口高品质滚珠螺杆驱动，重复定位精度高，驱动力大·导轨采用精密交叉滚柱配合精磨V形导轨，运动舒适，精度高，承载大·步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小·两端装有零位和限位开关，方便准确定位和保护产品·中心方孔设计，适合通光，还可装卡载物玻璃
·底座有标准
产品型号 | CH-ZWA04100 | |
结 构 描 述 | X,Y轴行程 | 100 mm |
台面尺寸 | 300×300mm | |
螺杆规格 | 高精密滚珠螺杆（导程4 mm） | |
导轨 | 交叉滚柱导轨 | |
步进电机（1.8°） | STP-42D3016 | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
台面承载 | 50 kg | |
重量 | 8.3kg | |
精 度 描 述 | 分辨率 | 20μ（无细分）1μ（20细分） |
最大速度 | 40mm /sec | |
重复定位精度 | 2μ | |
绝对定位精度 | 3μ | |
直线度 | 5µ | |
运动平行度 | 15µ | |
俯仰 | 50″ | |
偏摆 | 25″ | |
回程间隙 | 2µ | |
丢步 | 2µ | |
可加装光栅尺(G) | ||
可换装伺服电机(D) | ||
孔距的螺纹孔和通孔，方便安装
