电控平移台CH-TSA13A
产品特性：
产品采用精密交叉滚柱导轨，平行度高，运行平稳，有侧向调整导轨预紧力和消间隙的功能，可以有效提高产品的平行度和直线性，为多维组合提供了基础。高品质精密研磨丝杆传动，导程小，相同细分可达到较高的分辨率，负载适中，适合低速使用。两端装有零位和限位开关，方便准确的定位和保护产品运行安全。平移台行程可根据客户要求定做可换装伺服电机、制动电机（垂直使用），光栅尺（进口/国产），接受产品的改造和定制。
| 产品型号 | CH-TSA30A | CH-TSA50A | CH-TSA75A | ||
| 结构描述 | 行程 | 30mm | 50 mm | 75 mm | |
| 台面尺寸 | 90×90mm | 90×110mm | 90×110mm | ||
| 螺杆规格 | 研磨丝杆（导程1 mm） | ||||
| 导轨 | 精密交叉滚柱导轨 | ||||
| 步进电机(1.8°) | 42BYG | ||||
| 主体材料 | 铝合金 | ||||
| 表面处理 | 阳极氧化发黑 | ||||
| 台面承载 | 15kg | 20 kg | |||
| 重量 | 1.25kg | 1.4kg | 1.7kg | ||
| 精度描述 | 分辨率 | 5μ（无细分） 0.25μ（20细分） | |||
| 最大速度 | 10mm/sec | ||||
| 重复定位精度 | 5μ | ||||
| 绝对定位精度 | 10μ | ||||
| 直线度 | 8µ | 12µ | |||
| 运动平行度 | 15µ | ||||
| 俯仰 | 25″ | ||||
| 偏摆 | 20″ | ||||
| 回程间隙 | 2µ | ||||
| 丢步 | 2µ | ||||
| 附件描述 | 可加装限位开关和光耦开关 | ||||
| 可加装光栅尺(G) | |||||
| 可换装伺服电机(D) | |||||

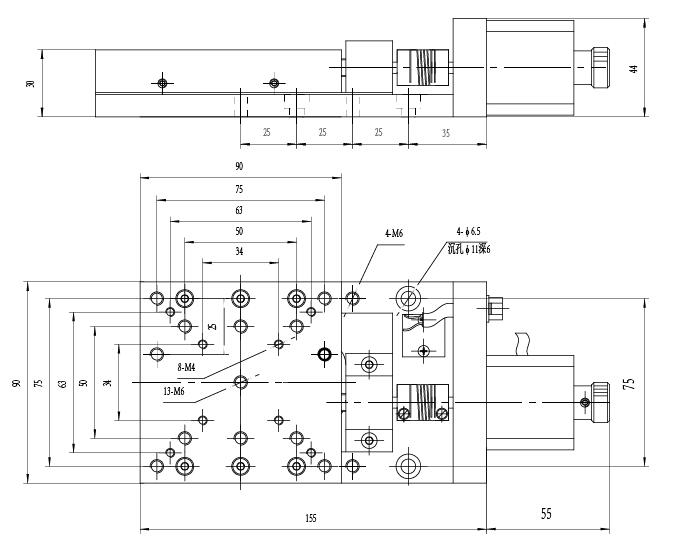

| 型号 | CH-TSA30A | CH-TSA50A | CH-TSA75A |
| L | 210mm | 230mm | 257mm |
| A | 90mm | 110mm | 110mm |
